2.2   Рулевое управление / Steering management

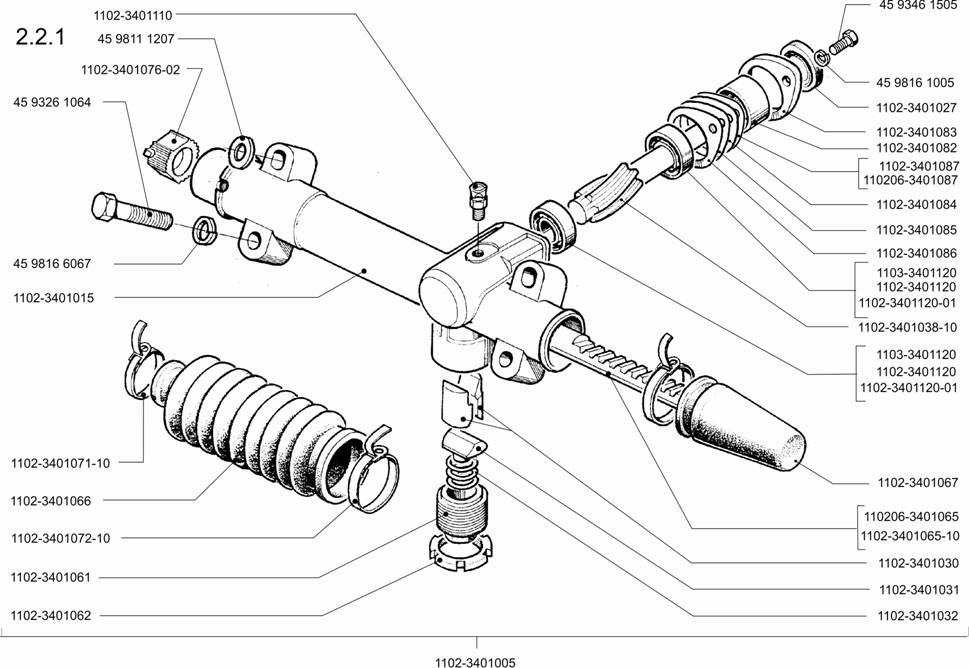

2.2.1. Детали механизма рулевого управления/ Steering parts



Номер рисунка

Fig. NO

Номер детали

Part NO

Количество

Quantity

Наименование

Description

ЗАЗ-110206,

ЗАЗ-110216,

ЗАЗ-110240,

ЗАЗ-1105,

ЗАЗ-1103

ЗАЗ-110307,

ЗАЗ-110308,

ЗАЗ-110557,

ЗАЗ-110558

2.2.1

1102-3401005

1

1

Механизм рулевого управления в сборе

Steering  mechanism ASM

1102-3401015

1

1

Картер рулевого управления

Casing - steering

1102-3401027

1

1

Уплотнитель картера

Casing seal

1102-3401030

2

2

Упор рейки

Rack stop

1102-3401031

1

1

Подпятник пружины

Spring footstep

1102-3401032

1

1

Пружина упора

Stop spring

1102-3401038-10

1

1

Шестерня рулевого управления

Steering gear

1102-3401061

1

1

Пробка картера

Casing plug

1102-3401062

1

1

Гайка стопорная

Stop nut

1102-3401065-10

1

-

Рейка рулевого управления (аннулирована с октября 2002 г.)

Steering rack (deleted since October 2002.)

110206-3401065

1

1

Рейка рулевого управления

Steering rack

1102-3401066

1

1

Чехол рейки правый

Rack boot RH

1102-3401067

1

1

Чехол рейки левый

Rack boot LH

1102-3401071-10

1

1

Хомут чехла малый в сборе

Boot yoke – small ASM

1102-3401072-10

2

2

Хомут чехла большой в сборе

Boot yoke – big ASM

1102-3401076-02

1

1

Втулка рейки

Rack bush

1102-3401082

1

1

Втулка распорная

Spacer

1102-3401083

1

1

Крышка боковая картера

Side cap - casing

1102-3401084

2

2

Прокладка крышки регулировочная

Cap gasket

1102-3401085

2

2

Прокладка крышки регулировочная

Cap gasket

1102-3401086

2

2

Прокладка крышки регулировочная

Cap gasket

1102-3401087

2

-

Прокладка крышки регулировочная

Cap adjustment gasket

110206-3401087

-

2

1102-3401110

1

1

Сапун в сборе

Breather ASM

1103-3401120

16002

2

2

Подшипник шестерни

Gear bearing

1102-3401120

7000102

1102-3401120-01

7000102К

45 9346 1505

2

2

Болт М6х18

Bolt М6х18

45 9816 1005

2

2

Шайба 6Л

Washer 6L

45 9326 1064

4

4

Болт М10х55

Bolt М10х55

45 9816 6067

4

4

Шайба 10

Washer 10

45 9811 1207

2

2

Шайба 10

Washer 10









2.2.2. Кронштейн опоры, опора вала рулевого управления/ Support bracket, steering shaft support



Номер рисунка

Fig. NO

Номер детали

Part NO

Количество

Quantity

Наименование

Description

ЗАЗ-110206

ЗАЗ-110216

ЗАЗ-110240

ЗАЗ-1105

ЗАЗ-1103

ЗАЗ-110307

ЗАЗ-110308

ЗАЗ-110557

ЗАЗ-110558

2.2.2

1102-3403010-10

1

1

1

1

1

1

1

1

1

Кронштейн опоры вала в сборе

Shaft support bracket ASM

1102-3403027-20 1)

1

-

1

-

-

1

1

1

1

Опора вала в сборе

Shaft support ASM

11021-3403027-01 2)

-

1

-

1

1

1

1

1

1

1102-3403039

1

1

1

1

1

1

1

1

1

Упор подшипника вала

Shaft bearing stop

1102-3403041

96904С17

1

1

1

1

1

1

1

1

1

Подшипник вала

Shaft bearing

1102-3403042-10

1

1

1

1

1

1

1

1

1

 Опора подшипника

Bearing support

1102-3403047

1

1

1

1

1

1

1

1

1

Пружина упора

Spring

1102-3504050

1

1

1

1

1

1

1

1

1

Кронштейн педали тормоза в сборе

Brake pedal bracket ASM

45 9553 1055

9

9

9

9

9

9

9

9

9

Гайка М8-6Н

Nut М8-6Н

45 9811 1206

6

6

6

6

6

6

6

6

6

Шайба 8

Washer 8

45 9816 6006

11

11

11

11

11

11

11

11

11

Шайба 8Л

Washer 8L

45 9346 1520

2

2

2

2

2

2

2

2

2

Болт М8-6gх16

Bolt М8-6gх16



1) - Также только на авт. ЗАЗ-110307-42, ЗАЗ-110308-44, -49, ЗАЗ-110557-43, -45, -73, ЗАЗ-110558-42, -44. / For vehicles ZAZ-110307-42, ZAZ-110308-44, -49, ZAZ-110557-43, -45, -73, ZAZ-110558-42, -44 also only.

2) - Также только на авт. ЗАЗ-110307-30, -40R, ЗАЗ-110308-40R, -42, -45, -47, -471, -48, -50, ЗАЗ-110557, ЗАЗ-110557-50, ЗАЗ-110558-40, -43, -45, -47, -48, -50, -51. / For vehicles ZAZ-110307-30, -40R, ZAZ-110308-40R, -42, -45, -47, -471, -48, -50, ZAZ-110557, ZAZ-110557-50, ZAZ-110558-40, -43, -45, -47, -48, -50, -51 also only.







2.2.3. Рулевое колесо / Steering wheel





Номер рисунка

Fig. NO

Номер детали

Part NO

Количество

Quantity

Наименование

Description

ЗАЗ-110206

ЗАЗ-110216

ЗАЗ-110240

ЗАЗ-1105

ЗАЗ-1103

ЗАЗ-110307

ЗАЗ-110308

ЗАЗ-110557

ЗАЗ-110558

2.2.3

11021-3402014 1)

-

1

-

1

1

1

1

1

1

Колесо рулевого управления с включателем в сборе (для панели приборов "Стандарт")

Steering wheel w/button ASM

(for IP – "Стандарт")

1102-3402014-10 2)

1

-

1

-

-

1

1

1

1

Колесо рулевого управления с включателем в сборе (для панели приборов "Люкс")

Steering wheel w/button ASM (for IP – "Люкс")

11021-3402015

1

1

1

1

1

1

1

1

1

Колесо рулевое в сборе

Steering wheel ASM

966В-3402040

1

1

1

1

1

1

1

1

1

Пружина кнопки

Button spring

11021-3402050-01

1

1

1

1

1

1

1

1

1

Включатель сигнала в сборе

Horn switch ASM

11021-3402060-01

1

1

1

1

1

1

1

1

1

Крышка включателя сигнала

Cap - horn switch ASM

11021-3402070

1

1

1

1

1

1

1

1

1

Кольцо изолирующее

Insulating ring

11021-3402072

3

3

3

3

3

3

3

3

3

Винт установочный

Adjusting  screw

ССМ-2-003

3

3

3

3

3

3

3

3

3

Шайба

Washer

11021-3402082-01

1

1

1

1

1

1

1

1

1

Кольцо контактное верхнее

Contact ring UPR

1102-3402083-10 1)

1

-

1

-

-

1

1

1

1

Поводок переключателя указателя поворотов

Dog – turn lamp switch

11021-3402083 2)

-

1

-

1

1

1

1

1

1

1102-3402085-10 1)

1

-

1

-

-

1

1

1

1

Кольцо контактное нижнее

Contact ring LWR

11021-3402085 2)

-

1

-

1

1

1

1

1

1

11021-3402086 2)

-

1

-

1

1

1

1

1

1

Штифт

Pin

11021-3402088 2)

-

1

-

1

1

1

1

1

1

Пружина

Spring

1102-3724044 1)

1

-

1

-

-

1

1

1

1

Провод сигнала с контактами в сборе

Horn button wire

1102-3724044-02 1)

11021-3724044 2)

-

1

-

1

1

1

1

1

1

Провод сигнала со штекерами в сборе

Horn button wire

11021-3724044-02 2)



1) - Также только на авт. ЗАЗ-110307-42, ЗАЗ-110308-44,-49, ЗАЗ-110557-43, -45, -73, ЗАЗ-110558-42, -44. / For vehicles ZAZ-110307-42, ZAZ-110308-44, -49, ZAZ-110557-43, -45, -73, ZAZ-110558-42, -44 also only.

2) - Также только на авт. ЗАЗ-110307-30, -40R, ЗАЗ-110308-40R,-42, -45, -47, -471, -48, -50, ЗАЗ-110557, ЗАЗ-110557-50, ЗАЗ-110558-40, -43, -45, -47, -48, 50, -51. / For vehicles ZAZ-110307-30, -40R, ZAZ-110308-40R,-42, -45, -47, -471, -48, -50, ZAZ-110557, ZAZ-110557-50, ZAZ-110558-40, -43, -45, -47, -48, 50, -51 also only.

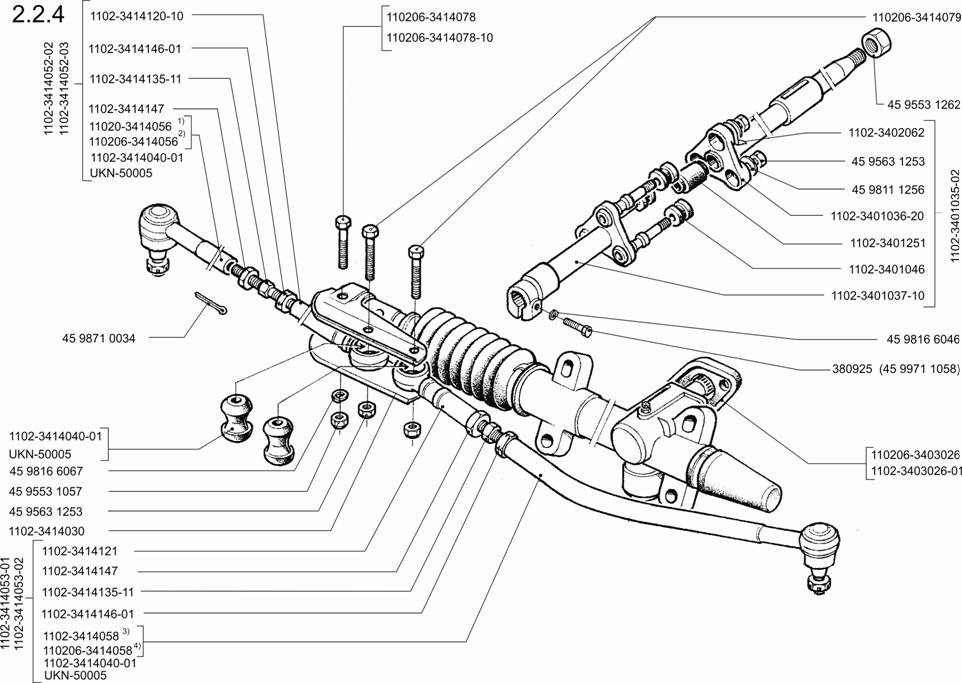

2.2.4. Вал и тяги рулевого управления/ Steering shaft and tie-rods



Номер рисунка

Fig. NO

Номер детали

Part NO

Количество

Quantity

Наименование

Description

ЗАЗ-110206,

ЗАЗ-110216,

ЗАЗ-110240,

ЗАЗ-1105,

ЗАЗ-1103

ЗАЗ-110307,

ЗАЗ-110308,

ЗАЗ-110557,

ЗАЗ-110558

2.2.4

1102-3401035-02

1

1

Вал рулевого управления в сборе

Steering shaft ASM

1102-3401036-20

1

1

Вал верхний в сборе

Shaft UPR ASM

1102-3401037-10

1

1

Вал нижний в сборе

Shaft LWR ASM

1102-3401046

3

3

Втулка муфты

Coupling bush

1102-3401251

1

1

Буфер

Buffer

45 9553 1262

1

1

Гайка М14х1,5

Nut М14х1,5

1102-3402062

1

1

Контакт массовый кнопки звукового сигнала

Contact - horn mass button

45 9563 1253

3

3

Гайка М8-6Н

Nut М8-6Н

45 9811 1256

3

3

Шайба

Washer

380925 (45 9971 1058)

1

1

Болт М8х1

Bolt М8х1

45 9816 6046

1

1

Шайба 8Т

Washer 8Т

110206-3403026

1

1

Уплотнитель

Seal

1102-3403026-01

1102-3414030

1

1

Кронштейн тяг

Tie-rods bracket

1102-3414040-01 1)3)

2

2

Шарнир внутренний тяг

Inner joint ASM

UKN-50005 2)4)

1102-3414052-02

1

1

Тяга правая в сборе

Tie-rod RH ASM

1102-3414052-03

-

1102-3414053-01

1

1

Тяга левая в сборе

Tie-rod LH ASM

1102-3414053-02

-

1102-3414056 1)

1

1

Наконечник тяги правый в сборе

Tie-rod tip RH ASM

110206-3414056 2)

1102-3414058 3)

1

1

Наконечник тяги левый в сборе

Tie-rod tip LH ASM

110206-3414058 4)

45 9871 0034

2

2

Шплинт

Split pin

110206-3414078

1

-

Болт (аннулирован с октября 2002 г.)

Bolt (deleted since October 2002)

110206-3414078-10

1

1

Болт

Bolt

110206-3414079

2

2

Болт

Bolt

45 9553 1057

1

1

Гайка М10-6Н

Nut М10-6Н

45 9816 6067

1

1

Шайба 10

Washer 10

45 9563 1253

2

2

Гайка М8-6Н

Nut М8-6Н

1102-3414120-10

1

1

Половинка правой тяги внутренняя в сборе

Tie-rod inner half - RH ASM

1102-3414121

1

1

Половинка левой тяги внутренняя

в сборе

Tie-rod inner half - LH ASM

1102-3414135-11

2

2

Стяжка половинок тяги

Tie-rod half coupling

1102-3414146-01

2

2

Контргайка М16х1,5 рулевой тяги левая

Lock nut LH М16х1,5 - steering tie-rod

1102-3414147

2

2

Контргайка рулевой тяги М16х1,5

Lock nut М16х1,5 - steering tie-rod



1) – Для узла 1102-3414052-02. / For a knot 1102-3414052-02.

2) – Для узла 1102-3414052-03. / For a knot 1102-3414052-03.

3) – Для узла 1102-3414053-01. / For a knot 1102-3414053-01.

4) – Для узла 1102-3414053-02. / For a knot 1102-3414053-02.
